Валена слоновая кость переключатель 2кл скрытая 10А IP31

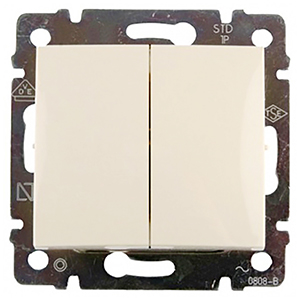

Переключатель двухклавишный Legrand 695604 Valena (10 А, механизм) скрытой установки, слоновая кость

Электроустановочные изделия Legrand серии Valena сочетают в себе элегантность исполнения, качество, безопасность и надежность.

Механизмы с безвинтовыми зажимами помогут сэкономить время монтажа и достичь идеального результата.

Преимущества

Размеры

Материалы и цвета

Технические характеристики

* АХ означает способность переключателя работать с реактивной нагрузкой номинальным током 10 А, то есть с люминесцентными светильниками.

Монтаж

• Механизмы серии Valena устанавливаются в стандартные монтажные коробки скрытого монтажа.
• Механизмы всех выключателей и кнопок оснащены креплением на винтах и на захватах.
• Демонтаж лицевой панели осуществляется отверткой, которая вставляется в специальные пазы.

• Механизмы Valena оснащены комбинированными винтами Pozidrive с мелким шагом резьбы, со шлицем под плоскую отвертку и диаметром 3 мм.

Отвертка / шлиц PZ1 или плоский шлиц 0,8 х 4	Расстояние между захватами от 50 до 71 мм

Подключение

• Механизмы выключателей и кнопок Valena оснащены безвинтовыми зажимами для подсоединения медных проводников.
  Требуемая длина снятия оболочки кабеля - 12 мм для всех механизмов.

• Пружина подключения с двойной пластиной состоит из 2 симметричных частей, что позволяет одновременно подсоединить 2 проводника разного диаметра и гарантирует надежность подключения (сечение от 1 до 2,5 кв.мм).

• Конструкция зажимов также позволяет подсоединить гибкие проводники (жилы кабеля) без применения специального инструмента.
  Достаточно вручную расплести жилы (без оконцовки кабельными наконечниками).
  Отдельная жила кабеля вводится в зажим нажатием на защелку.
  В корпусе механизма имеется специальный желоб конической формы для проводников, а кабельные выводы расположены под углом 35°.
  При вводе проводников заглушка обеспечивает электрическое разделение между органом управления и кабельным вводом.

Схема подключения
