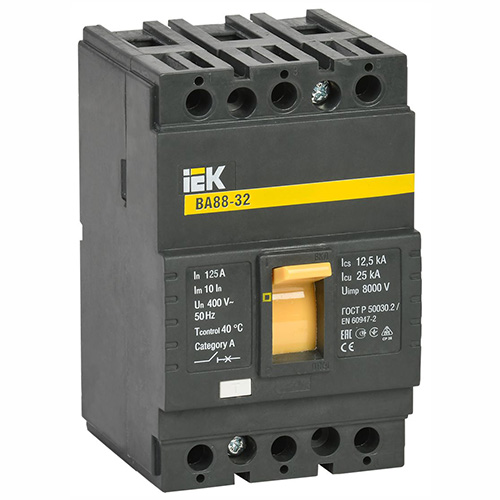

Автомат 3Р 125А 25кА ВА88-32 IEK

Автоматический выключатель ВА88-32 3Р 125А 25кА Karat IEK

Силовые автоматические выключатели ВА88-32 Karat IEK в литом корпусе предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках, а также нечастых (до 30 раз в сутки) оперативных включений и отключений электрических цепей в трехфазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц.

Соответствуют требованиям ГОСТ Р 50030.2.

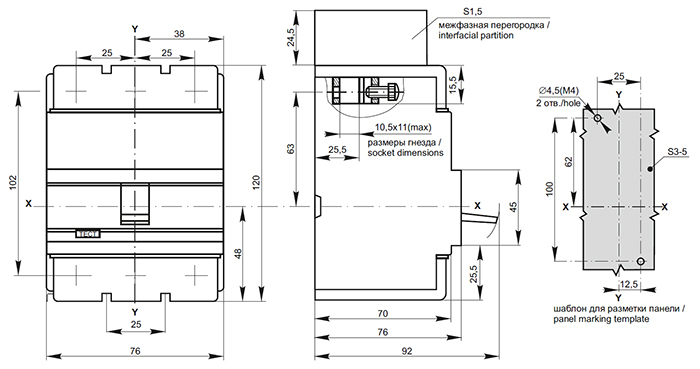

Размеры и вес

Конструкция и материалы

• Двойная изоляция - полное разделение силовой и вспомогательной цепей.
  Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.
• Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.

• Выключатели ВА88 могут устанавливаться в любом положении, без изменений их номинальных характеристик.
  Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.
• Большие значения номинальной предельной наибольшей отключающей способности - до 50 кА.

• Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.
• Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.

• При помощи специальной скобы RCS автоматические выключатели ВА88-32, ВА88-33 можно монтировать на DIN-рейку.
• Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного.
  Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.

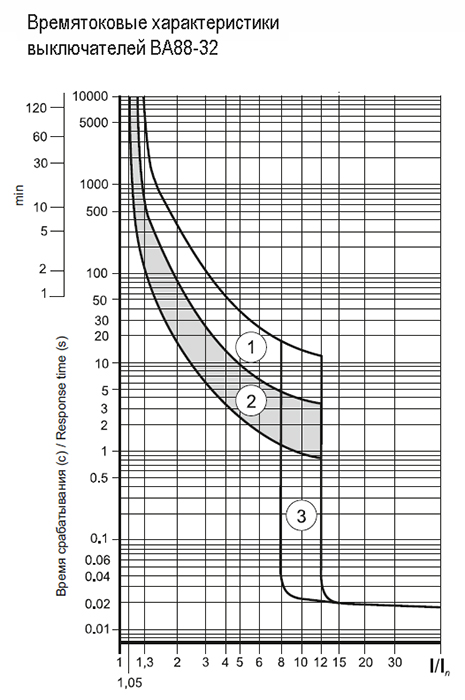

Технические характеристики

Установка дополнительных устройств

К автоматическому выключателю ВА88-32 Karat IEK могут быть присоединены следующие дополнительные устройства:

• независимый расцепитель РН-32/33;
• расцепитель минимального напряжения РМ-32/33;
• дополнительные конакты ДК-32/33;

• аварийные контакты АК-32/33;
• аварийный и дополнительный контакт в одном корпусе АК/ДК-32/33;
• привод ручной поворотный ПРП1-32;

• электропривод ЭП-32/33;
• комплект наконечников-переходников;
• комплект расширительных выводов РВ-125;

• комплект клеммных крышек;
• скоба RCS-1 для монтажа аппарата на DIN-рейку.

Комплектация

• Автоматический выключатель.
• Переходные шины.
• Межфазные перегородки.
• Комплект винтов и наконечники для крепления на монтажную панель.
• Комплект для присоединения внешних проводов.
