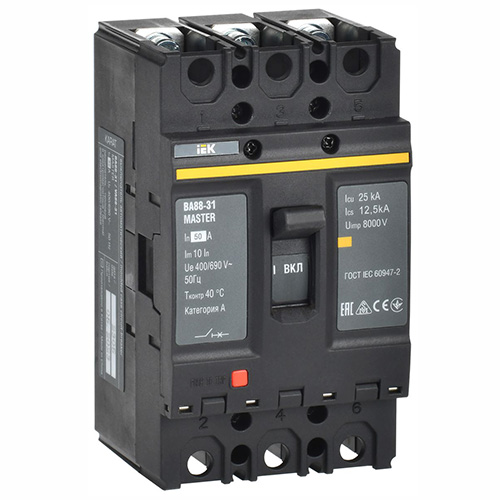

Автоматический выключатель ВА88-31 3Р 50А 25кА Master IEK
Силовые автоматические выключатели ВА88 Master IEK в литом корпусе предназначены для проведения тока в нормальном режиме и отключения сверхтоков при коротких замыканиях и перегрузках, а также нечастых (до 30 раз в сутки) оперативных включений и отключений электрических цепей в трехфазных электрических сетях переменного тока напряжением до 690 В частотой 50 Гц.
Оснащены комбинированным расцепителем (тепловой и электромагнитный) на токи от 20 до 800 А.
Преимущества
- Быстрое, надежное отключение на малых токах, срабатывание термомагнитного расцепителя при 10 номинальных токах.
- Тугоплавкие материалы в напайках увеличивают срок службы: механическая износостойкость - до 8500 циклов, электрическая - до 2500 циклов.
- Компактные размеры позволяют устанавливать аппарат даже в ограниченном пространстве.
- Корпус не поддерживает горение.
- Пополюсная настройка.
- Возможность самостоятельной установки дополнительных устройств.
- Установка в любом положении (вертикально / горизонтально).
- Соответствие Директиве RoHS 2002/95/EC, ограничивающей содержание вредных веществ в продукции.
- Широкий диапазон рабочих температур.
Размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| L | L1 | L2 | L3 | W | --- |
| 165 | 235 | 121 | 117 | 78 | --- |
| W1 | W2 | W3 | H | H1 | Ød |
| 25 | 18 | 25 | 87 | 62 | 4,5 |
Технические характеристики
| Артикул | SVA00-3-0050-02 |
| Тип изделия | выключатель автоматический силовой |
| Исполнение | стационарное |
| Количество полюсов | 3 |
| Количество вспомогательных переключающих контактов | нет |
| Моторный привод встроенный | нет |
| Номинальное рабочее напряжение Ue, В | 400 / 690 |
| Номинальная частота питающей сети, Гц | 50 |
| Расцепитель сверхтоков | тепловой и электромагнитный |
| Тип элемента управления | тумблер |
| Номинальный ток (уставка теплового расцепителя) In, А | 50 |
| Уставка электромагнитного расцепителя Im, А | 10In |
| Номинальное импульсное выдерживаемое напряжение Uimp, В | 8000 |
| Номинальное напряжение изоляции Ui, В | 800 |
| Номинальная предельная наибольшая отключающая способность Icu (при Ue = 400 В), кА | 25 |
| Номинальная рабочая наибольшая отключающая способность Ics (при Ue = 400 В) | 75% Icu |
| Потребляемая мощность, ВА | 150 |
| Потери энергии, Вт | 75 |
| Комплексная защита от замыканий на землю | нет |
| Группа механического исполнения | М3 (ГОСТ 17516.1) |
| Категория применения (ГОСТ IEC 60947-2) | А |
| Механическая износостойкость, не менее, циклов В-О | 8500 |
| Электрическая износостойкость, не менее, циклов В-О | 2500 |
| Режим работы | продолжительный |
| Температура эксплуатации, °С | -40... +60 |
| Относительная влажность воздуха, % | 50* при +40 °С |
| Степень защиты от пыли и влаги | IP30 (оболочка) / (IP00 (зажимы) |
| Климатическое исполнение и категория размещения | УХЛ3 (ГОСТ 15150) |
| Тип подключения силовой электрической цепи | винтовое соединение |
| Момент затяжки крепежных элементов для подсоединения внешних проводников, Н*м | 10 ±1 |
| Размер резьбы крепежных элементов для подсоединения внешних проводников | М8 |
| Вес изделия, кг | 0,78 |
| Срок службы, лет | 15 |
* Допускается использование выключателей при относительной влажности 90% и температуре +20 °С.
Установка дополнительных устройств
К автоматическому выключателю ВА88-31 Master IEK могут быть присоединены следующие дополнительные устройства:
- независимый расцепитель РНм-63 (РНм-31);
- расцепитель минимального напряжения РМм-63 (РМм-31);
- дополнительные конакты ДКм-63 (ДКм-31);
- аварийные контакты АКм-63 (АКм-31);
- контакт совмещенный АКДКм-63 (АКДКм-31);
- привод ручной поворотный ПРПм-1 63;
- электропривод ЭПм-31.
